Bolzenschweißen als Dienstleistung

Dienstleistung - Schweißen von Gewindebolzen, Stiften, Lacknutbolzen, Gewindebuchsen etc.

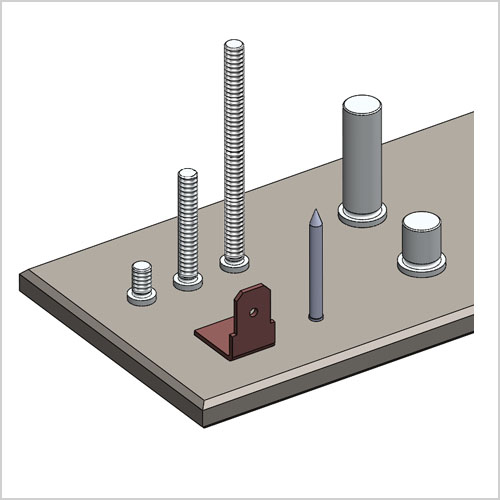

Punktgenau geschweißte Elemente

Wir fertigen Einzelteile und Serienteile inkl. Laserschneiden, Abkanten und Bolzenschweißen

Wir bieten Ihnen das Schweißen von Gewindebolzen und weiteren Schweißelementen, wie z.B. Stiften, Innengewindebuchsen oder Flachsteckern, als Dienstleistung an.

Egal ob Einzelteil oder Serie – mit unseren flexiblen Produktionskapazitäten sind wir in der Lage, eine Großzahl an verschiedenen Schweißaufgaben zu übernehmen.

Unsere Konstrukteure beraten Sie gern zu den jeweiligen fertigungsspezifischen Themen sowie zur fertigungsgerechten Dimensionierung und Gestaltung Ihrer Bauteile.

Die Konstruktion von Schweißhilfsmitteln, wie z.B. Vorrichtungen oder Positionierhilfen, übernehmen wir bei Bedarf gern für Sie.

Konstruktion und Fertigung von lasergeschnittenen Einzelteilen und Baugruppen

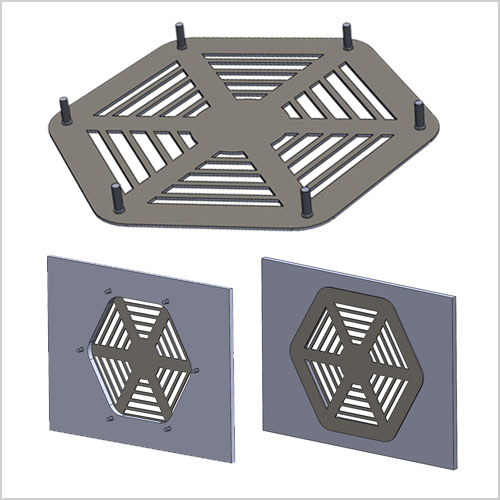

Beispiel Bolzenschweißen an Baugruppe  Beispiel Bolzenschweißen an Lüftungsgitter

Wir verfügen weiterhin über eine hohe Leistungsfähigkeit im Bereich Laserzuschnitt sowie Kanten von Blechteilen. Daher können wir die Herstellung von Bauteilen und Baugruppen wie z.B. Winkeln, Konsolen, Tragkonstruktionen, Gehäusen, Blenden und Gestellen komplett für Sie übernehmen.

Unsere Konstrukteure beraten Sie gern und übernehmen bei Bedarf selbstverständlich auch die fach- und fertigungsgerechte Konstruktion

Auf einen Blick

  • Schweißen von Bolzen und anderen Elementen nach Ihren Vorgaben und Anforderungen
  • Alle gängigen Größen und Materialien vorrätig - Sondergrößen auf Anfrage
  • Konstruktion und Fertigung von Schablonen/Vorrichtungen/Schweißhilfsmitteln zur präzisen Positionierung
  • Beratung/Auslegung/Dimensionierung/Konstruktion durch unsere erfahrenen Konstrukteure
  • Fertigung komplette Einzelteile und Baugruppen inkl. Laserzuschnitt/Kanten/Oberflächenbearbeitung
  • Fertigung/Schweißen von Einzel- und Serienteilen

Kontaktieren Sie uns

Kontakt Telefon Wir beraten Sie gern zu Ihrer speziellen Fertigungsaufgabe und erstellen Ihnen ein individuelles Angebot. Bitte senden Sie Ihre Anfrage an anfrage@signostar.de oder rufen Sie einfach unsere Kundenberatung unter der Servicenummer 0341 - 989 903 10 an.

Verfügbare Bolzen / Schweißelemente und deren Anwendung

Gewindebolzen (Typ PT nach DIN EN ISO 13918)

Gewindebolzen schematisch

Gewindebolzen kommen sehr häufig in vielen Einsatzbereichen vor. Die Bolzen weisen ein metrisches Gewinde auf, daher können zahlreiche Elemente sehr einfach daran befestigt werden. Das Gewinde kann über den ganzen Schaft oder nur über einen Teil des Schaftes reichen.

Folgende Materialien sind verfügbar: Stahl 4.8 verkupfert, Edelstahl A2-50, AlMg3, CuZn37. Folgende Größen sind verfügbar: M3 - M8, Länge 6 - 40mm

Unsere Konstrukteure beraten Sie gern zu Grenzzugkräften sowie Anzugsmomenten für Gewindebolzen.


Innengewindebuchsen (Typ PT nach DIN EN ISO 13918)

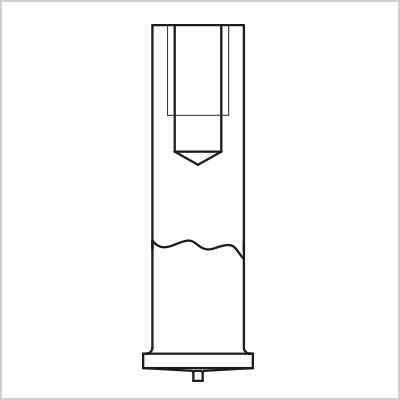

Innengewindebuchsen schematisch

Innengewindebuchsen sind zylindrische Elemente, die eine Bohrung mit Innengewinde aufweisen. Es können somit viele verschiedene Arten von Gewindeelementen montiert werden, beispielsweise beliebig lange Gewindestücke oder Schrauben aller Art mit metrischem Gewinde. Typische Anwendungsfelder sind Metall-Hausnummer, Befestigungselemente für Küchenmöbel sowie die Automobilindustrie.

Folgende Materialien sind verfügbar: Stahl 4.8 verkupfert, Edelstahl A2-50, AlMg3, CuZn37. Folgende Größen sind verfügbar: M3 - M6, Länge 6 - 40mm.


Zylindrische Stifte ohne Gewinde (Typ UT nach DIN EN ISO 13918)

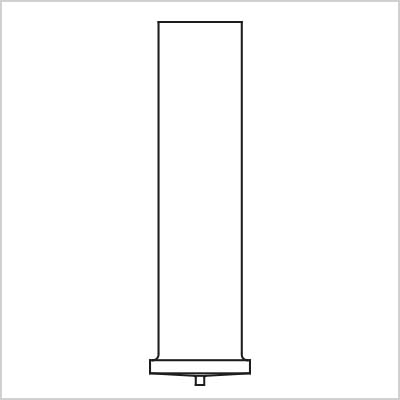

Zylindische Stifte schematisch

Stifte sind zylinderförmige Elemente, die häufig als Positionierhilfen mit mäßigen Ansprüchen an Genauigkeit zum Einsatz kommen. Es sind jedoch auch andere Anwendungen z.B. Griffe für Türriegel, Arretierungen oder Begrenzungen für Gleitschienen geläufig.

Folgende Materialien sind verfügbar: Stahl 4.8 verkupfert, Edelstahl A2-50, AlMg3, CuZn37. Folgende Größen sind verfügbar: Durchmesser 3 - 8mm, Länge 6 - 40mm.


Grobgewindebolzen)

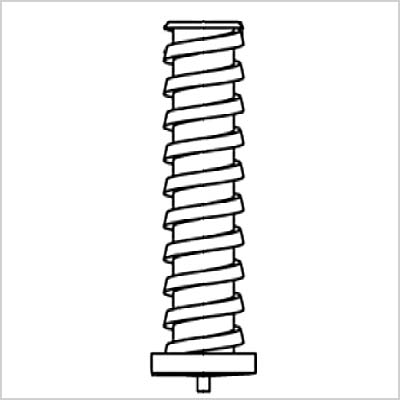

Grobgewindebolzen schematisch

Grobgewindebolzen sind zylindrische Stifte mit sehr grobem Gewinde. Sie dienen als Grundaufnahme für eine Vielzahl von Clip-Varianten. Grobgewindebolzen kommen häufig in Verbindung mit Kunststoff-Clips im Automobilbau vor. Es werden beispielsweise Schlauchführungen, Kabelclips und Kunststoffteile befestigt.

Folgende Materialien sind verfügbar: Stahl 4.8 verkupfert, Edelstahl A2-50, AlMg3. Folgende Größen sind verfügbar: Durchmesser 5mm, Länge 9 - 25mm.


Lacknutbolzen

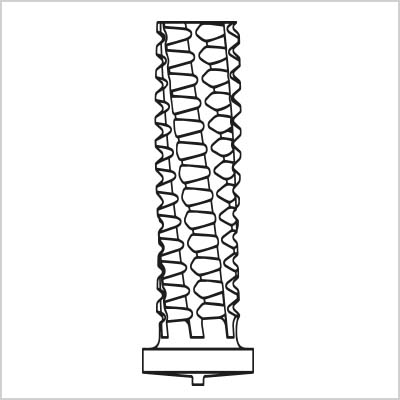

Lacknutbolzen schematisch

Lacknutbolzen sind prinzipiell wie Gewindebolzen aufgebaut. Sie weisen jedoch helixförmig umlaufende Nuten im Gewinde auf. Dies hat den Vorteil, dass Lackreste bei Beschichtungsverfahren, wie z.B. der kathodischen Tauchlackierung, einfacher abfließen können und das Gewinde nicht verkleben.

Folgende Materialien sind verfügbar: Stahl 4.8 verkupfert, Edelstahl A2-50, AlMg3. Folgende Größen sind verfügbar: M4 - M8, Länge 6 - 40mm.


Flachstecker

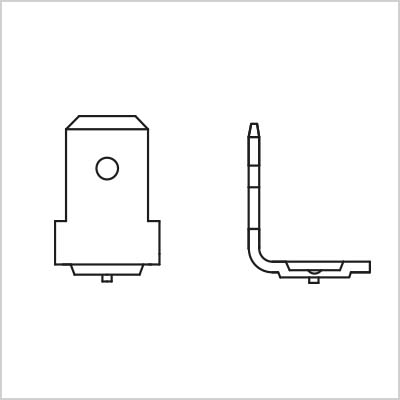

Flachstecker schematisch

Flachstecker werden für elektrische Anschlüsse an Bauteilen genutzt. Ein typischer Anwendungsfall ist der Anschluß des Schutzleiters an Metallgehäusen.

Folgende Materialien sind verfügbar: Stahl 4.8 verkupfert, Edelstahl A2-50, AlMg3, CuZn37. Folgende Größen sind verfügbar: 6,3 x 0,8mm.


Doppelflachstecker

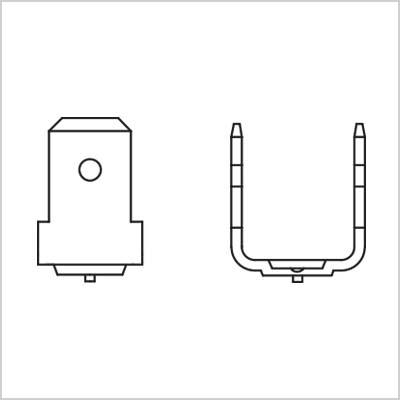

Doppelflachstecker schematisch

Ausführung wie Flachstecker jedoch mit zwei Anschlüssen.

Folgende Materialien sind verfügbar: Stahl 4.8 verkupfert, Edelstahl A2-50, AlMg3, CuZn37. Folgende Größen sind verfügbar: 6,3 x 0,8mm.


Isoliernägel

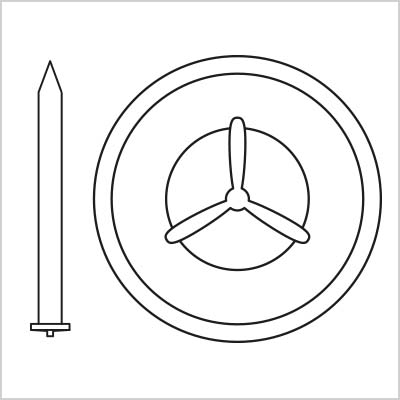

Isoliernagel schematisch

Isoliernägel sind zylindrische Elemente mit einer Spitze. Sie werden vorrangig verwendet, um akustische und thermische Isolierungen in Lüftungsanlagen zu befestigen. Für Isoliernägel sind Metallclips und Schutzkappen verfügbar.

Folgende Materialien sind verfügbar: Stahl 4.8 verkupfert, Edelstahl A2-50, AlMg3. Folgende Größen sind verfügbar: Durchmesser 2 - 3mm, Länge 20 - 150mm.
